Innensechskantschraube VS Außensechskantschraube
Sechskantschrauben sind in der Befestigungsindustrie weit verbreitet. Sie zeichnen sich durch hohes Drehmoment, einfache Konstruktion, geringe Kosten und ein gutes Preis-Leistungs-Verhältnis aus. Auch im Automobilbau sind sie die am häufigsten verwendeten Schrauben. Man unterscheidet zwischen Innensechskantschrauben und Außensechskantschrauben. Doch worin liegen die Unterschiede zwischen diesen beiden Arten? Und welche ist für welche Anwendung geeignet?
Strukturunterschiede zwischen der äußeren Sechskantschraube und der inneren Sechskantschraube

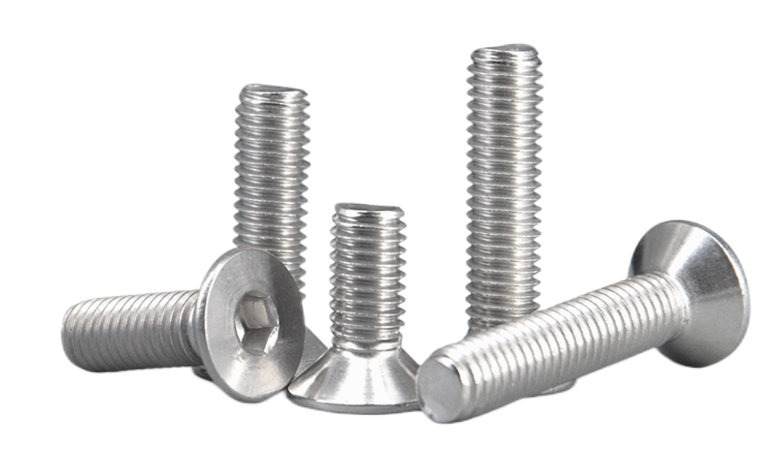

Innensechskantschrauben und Außensechskantschrauben lassen sich strukturell leicht unterscheiden. Im Gewindebereich gibt es im Wesentlichen keinen Unterschied. Außensechskantschrauben zeichnen sich dadurch aus, dass der Kopf sechseckig geformt ist und keine Vertiefung aufweist. Um die Auflagefläche des Kopfes zu vergrößern, können auch Außensechskant-Flanschschrauben gefertigt werden, die ebenfalls weit verbreitet sind. Gängige Ausführungen sind Innensechskantschrauben mit Zylinderkopf, Linsenkopf-Innensechskantschrauben mit Senkkopf und Flachkopf-Innensechskantschrauben. Selbstverständlich können Innensechskantschrauben auch als Innensechskant-Flanschschrauben ausgeführt werden , um die Auflagefläche des Kopfes zu vergrößern.
Kostenunterschiede zwischen der Außensechskantschraube und der Innensechskantschraube
Der Unterschied liegt im Herstellungsprozess des Kopfes. Da die Kopfstruktur völlig anders ist, müssen unterschiedliche Formen und Verfahren verwendet werden. Die Kopfherstellungskosten der Innensechskantschraube sind höher als die der Außensechskantschraube.
Unterschiede bei den Anziehwerkzeugen zwischen der Außensechskantschraube und der Innensechskantschraube
Für die Montage im realen Leben wird für Innensechskantschrauben die Schraubenschlüsselform „L“ verwendet. Eine Seite ist lang, während die andere kurz ist. Die Schrauben an der kurzen Seite festziehen. Das Festhalten der langen Seite kann Kraft sparen und die Schrauben besser festziehen. Die Form des für Außensechskantschrauben verwendeten Schraubenschlüssels ist ein gleichseitiges Sechseck.
Um die Anziehqualität und die Automatisierungsanforderungen bei der Montage in der Produktion sicherzustellen, wird die Montage mit einem Drehmomentschlüssel mit konstantem Drehmoment und einer hochpräzisen Anziehpistole durchgeführt. Daher ist eine Anpassung an die entsprechenden Spannhülsen erforderlich. Die Hülsenform für Außensechskantschrauben ist ein konkaves Sechseck und die Hülsenform für Innensechskantschrauben ist ein konvexes Sechseck.
Vor- und Nachteile der Außensechskantschraube und der Innensechskantschraube
Vorteile der Außensechskantschraube und der Innensechskantschraube
Außensechskantschraube
Gute Selbsthemmung.
Große Vorspannkontaktfläche und große Vorspannkraft.
Der Längenbereich des Vollgewindes ist größer.
Es können Passlöcher vorhanden sein, die die Position der Teile fixieren und die durch Querkräfte verursachte Scherung aufnehmen können.
Der Kopf ist dünner als der Innensechskant, wodurch er an manchen Stellen nicht ausgewechselt werden kann.
Innensechskantschraube
Einfache Befestigung
Es ist nicht einfach zu zerlegen
Kleiner Raum
Große Tragfähigkeit
Es kann in das Werkstück versenkt und eingesenkt werden, wodurch es exquisiter und schöner wird.
Nachteile der Außensechskantschraube und der Innensechskantschraube
Außensechskantschraube
Es nimmt viel Platz ein und ist nicht für heikle Anlässe geeignet
Nicht für Senkkopf geeignet
Innensechskantschraube
Kleine Kontaktfläche, geringe Vorspannkraft.
Kein vollständiger Thread über eine bestimmte Länge hinaus
Die Befestigungswerkzeuge sind nicht einfach anzupassen und auszutauschen
Für die Demontage sollte ein professioneller Schraubenschlüssel verwendet werden, was normalerweise nicht praktisch ist.
Welchen man zwischen der äußeren Sechskantschraube und der inneren Sechskantschraube in verschiedenen Anwendungen wählen soll
Wenn die erforderliche Axialkraft am Anziehpunkt groß ist, das heißt, das Anziehdrehmoment groß ist und der äußere Anziehraum ausreichend ist, muss zum Anziehen die Außensechskantschraube verwendet werden.
Nehmen wir als Beispiel ein Auto. An der Verbindungsstelle zwischen Hilfsrahmen und Karosserie werden mehrere Schrauben durch den Boden des Hilfsrahmens geführt und an der Karosserie festgezogen. Da es sich bei der Unterseite um einen unsichtbaren Bereich ohne ästhetische Anforderungen handelt, wird das Festziehen nicht behindert und die zum Festziehen erforderliche Axialkraft und das Drehmoment sind groß, sodass sich die Verwendung von Außensechskantschrauben zum Festziehen an dieser Verbindungsstelle eignet.
Die Verbindung von Innenausstattungsteilen ist für den Kunden optisch relevant. Hier gelten in der Regel ästhetische Anforderungen. Eine Senkbohrung ist erforderlich. Der Schraubenkopf sollte bündig mit der Struktur der verbundenen Teile abschließen oder durch eine zusätzliche Abdeckung geschützt werden. Die Anzugskraft und das Anzugsdrehmoment sind an diesen Stellen gering. Daher eignet sich die Befestigung mit Innensechskantschrauben hervorragend.
Zusammenfassung
Die Kopfstruktur von Außensechskantschraube und Innensechskantschraube ist deutlich zu unterscheiden. Kostenmäßig ist die Außensechskantschraube günstiger als die Innensechskantschraube. Entsprechend den Vor- und Nachteilen beider sollte im Hinblick auf die Anwendung die Innensechskantschraube gewählt werden, wenn die Verbindungsposition exquisite, schöne und begrenzte Montageräume erfordert. Wenn keine solche Anforderung besteht, sollte die Außensechskantschraube gewählt werden.
